便携式超高分辨率多波束测深系统 T50-P
发布时间：2019-04-03
|
浏览次数：0次
Seabat T50-P型多波束测深系统为Teledyne Reason公司最新应用于500m以内测深的浅水型线性调频超高分辨率便携式多波束测深系统。工作频率为190-420KHz线性调频，水深分辨率为6mm，最大扫宽为165°，最大测深为575m。该系统换能器采用T型设计，安装方便简单，既能永久船底安装，也能临时性的侧舷安装。关键特性
动态聚焦和窄波束声学技术
高达165°宽幅的数据更新率
横摇稳定性和底跟踪技术
高密度256/512个等角等距波束
覆盖扫宽可调、波束密度可调
自动导航测量和数据质量实时监控
内置系统环境测试模块，实时监控系统单元的工作状态

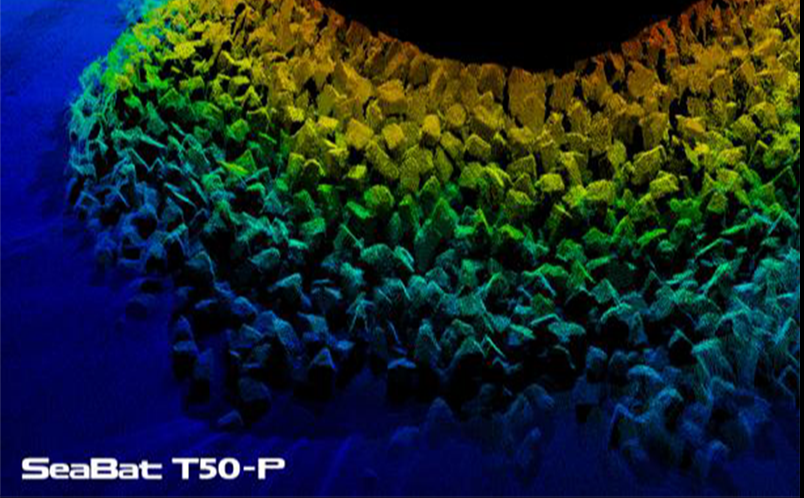

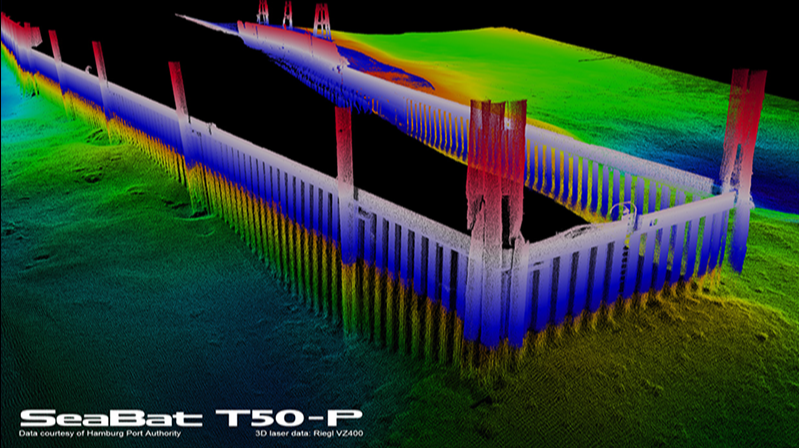

在线实时输出高分辨率三维水深和侧扫声纳数据
系统主机紧凑稳固，T型换能器小巧轻便、配套专业安装支架
技术参数
| 工作频率： | 190-420kHz |
| 线性调频，波束发射频率： | 50Hz |
| 波束角： | 1.0°×0.5° |
| 最大扫测覆盖角度： | 165° |
| 扫测波束数量： | 256/512个（等角或等距波束），5.5倍覆盖水深 |
| 测深量程： | 0.5-575m |
| 测深精度符合IHO44标准，测深分辨率： | 6mm |
应用领域
SeaBat系列多波束系统产品使用Teledyne Reson公司的第三代多波束声纳处理器，具有很高的灵活性，能应用在不同的领域，主要包括：水文测量，航道测量，港口测量，疏浚测量，海洋工程测量，海岸带测量，管线路径测量，防波堤测量，水下检测和目标物定位，海洋调查和回收
